Description

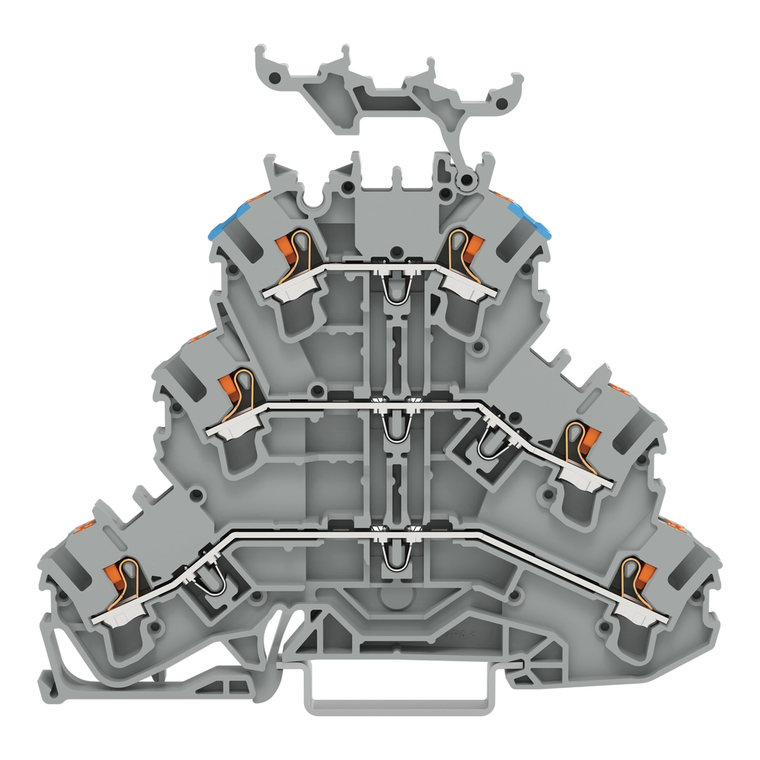

Triple-deck terminal block with push-button Through/through/through terminal block, gray
View AllClose
Additional Information
actuation type: |
Push-in || Push-button |
color: |
Gray |
connectable conductor materials: |
Copper |
connection technology: |
Push-in CAGE CLAMP® |
COUNTRY OF ORIGIN VKORG GERMANY: |
DE |
CUSTOMS TARIFF NUMBER VKORG GERMANY: |
85369010000 |
DEPTH FROM UPPER EDGE OF DIN RAIL: |
83.8 mm / 3.299 inches |
FINE STRANDED CONDUCTOR: |
0.25 ¢¦ 4 mm² / 22 ¢¦ 12 AWG |
FINE STRANDED CONDUCTOR WITH FERRULE PUSH IN TERMINATION: |
1 ¢¦ 2.5 mm² / 18 ¢¦ 14 AWG |
FINE STRANDED CONDUCTOR WITH INSULATED FERRULE: |
0.25 ¢¦ 2.5 mm² / 22 ¢¦ 14 AWG |
FIRE LOAD: |
0.346 MJ |
FLAMMABILITY CLASS PER UL94: |
V0 |
HEIGHT: |
93.6 mm / 3.685 inches |
INSULATION MATERIAL: |
Polyamide (PA66) |
LEGEND RATINGS: |
(III / 3) ¢ Overvoltage category III / Pollution degree 3 |
MARKING LEVEL: |
Center/side marking |
MATERIAL GROUP: |
I |
MEASUREMENT ERROR DEVIATION MAX FROM THE UPPER RANGE VALUE: |
MEASUREMENT ERROR DEVIATION MAX OF THE UPPER RANGE VALUE 2= |
MISMATING PROTECTION: |
MOUNTING NOTE= |
MOUNTING TYPE: |
DIN-35 rail |
NOMINAL CROSS SECTION: |
2.5 mm² |
NOMINAL VOLTAGE III 3: |
500 V |
NOTE CONDUCTOR CROSS SECTION: |
Depending on the conductor characteristic, a conductor with a smaller cross-section can also be inserted via push-in termination. |
NOTE MATERIAL DATA: |
Information on material data can be found here |
NUMBER OF CONNECTION POINTS: |
3 |
NUMBER OF CONNECTION POINTS 2: |
3 |
POTENTIAL MARKING: |
L/L/N |
POWER LOSS PER POLE POTENTIAL: |
0.6437 W |
PROCESSING TEMPERATURE: |
-35 ¢¦ +85 °C |
PRODUCT GROUP CODE: |
36 |
RATED CURRENT: |
22 A |
RATED CURRENT 2: |
26 A |
RATED CURRENT EX E II: |
19 A |
RATED CURRENT EX E II WITH JUMPER: |
17 A |
RATED CURRENT IN FOR SPECIFIED POWER LOSS: |
22 A |
RATED IMPULSE VOLTAGE III 3: |
6 kV |
RATED VOLTAGE EN EX E II: |
440 V |
RATINGS PER: |
IEC/EN 60947-7-1 |
REFERENCE HAZARDOUS AREAS: |
See Downloads ¢ Documentation ¢ Additional Information: Technical Section |
RESISTANCE VALUE FOR SPECIFIED CURRENT DEPENDENT POWER LOSS: |
0.00133 © |
SOLID CONDUCTOR: |
0.25 ¢¦ 4 mm² / 22 ¢¦ 12 AWG |
SOLID CONDUCTOR PUSH IN TERMINATION: |
0.75 ¢¦ 4 mm² / 18 ¢¦ 12 AWG |
STRIP LENGTH: |
10 ¢¦ 12 mm / 0.39 ¢¦ 0.47 inches |
WEIGHT: |
18.189 g |
WIDTH: |
5.2 mm / 0.205 inches |
WIRING DIRECTION: |
Front-entry wiring |
