Description

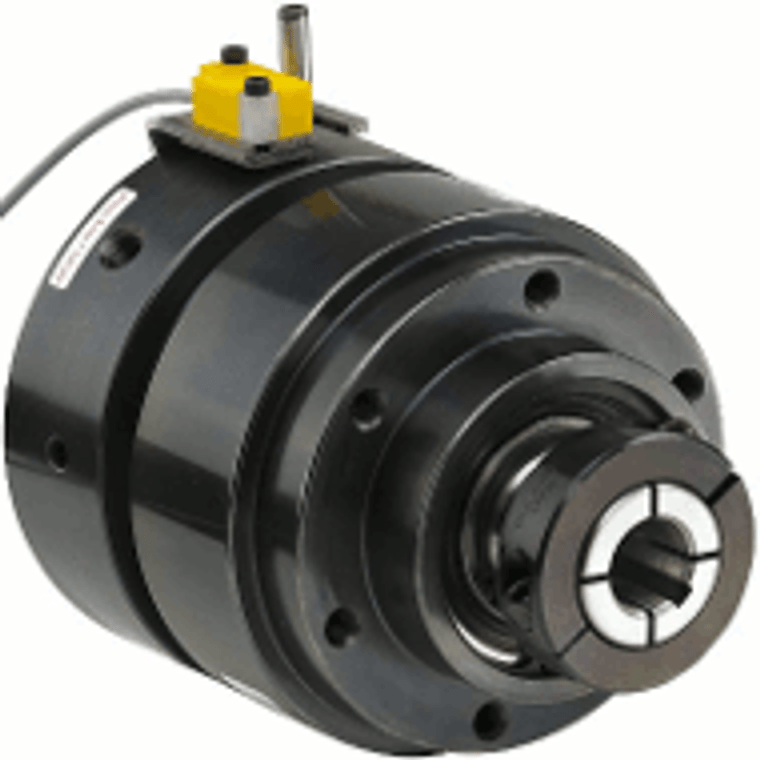

TL-AC Collar Mt Torque Limiter TL40AC/2 1.500 BORE,AIR
View AllClose
Features: | Now Improved With Turck Proximity Sensor (Click User Manual In Left Column For Installation Details) |
Comments: | Positional Reengagement Torque Is Approximately 10% Of Clutch Torque Being Generated Based On Applied Air Pressure |
Open Or Enclosed Design: | Open |
Drive Arrangement: | Pilot Mount |
Bore Size: | 1.500 in. |
Bore Style: | Straight |
Pilot Size: | 4.125 in. |
Length: | 6.66 in. |
Backlash: | 0.28° |
Number Of Engagement Positions: | 1 @ 360° |
Minimum Sprocket Size: | "40/40T, 50/30T, 60/26T, 80/20T" |
Drive Inertia: | 54.72 lbin² |
Shaft Inertia: | 25.20 lbin² |
Max Rpm: | 1350 |
Sensor Type: | Proximity Sensor |
Actuation/Return: | Air/Spring |
Port Size: | 0.125 NPT |
Hose Length: | 8.25 in. |
Maximum Operating Pressure: | 80 psi |
Minimum Engagement Pressure: | 15 psi |
Temperature Range: | 32 - 150 °F |
Clutch Air Chamber Volume When New: | 1.560 in³ |
Cable Length: | 6.5 ft |
Ratings: | "CE, And RoHS" |
Finish: | "Bare Machined Aluminum Air Chamber, Black Oxide Pilot" |
Outer Diameter: | 6.06 in. |
Restrictions: | Consult Nexen For Engagement at Differential Speeds |
Shipping Weight: | 29.7 LB |
