Description

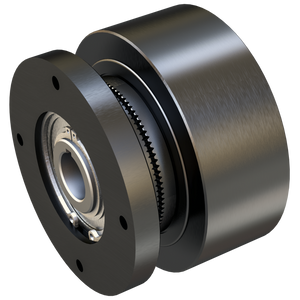

5HP Pilot Mt Tooth Clutch 5H50P-1 1.250 BORE,PILOT,SPCL
View AllClose
Open Or Enclosed Design: | Open |
Drive Arrangement: | Pilot Mount |
Bore Size: | 1.250 in. |
Bore Style: | Straight |
Pilot Size: | 4.500 in. |
Pilot Or Drive Flange Bolt Circle Data: | "4, 0.312-18 Holes @ 90° On A 5.250 in. B.C." |
Maximum Static Clutch Torque: | 7060 inlbs |
Minimum Static Clutch Torque: | 1770 inlbs |
Backlash: | 0.27° |
Number Of Engagement Positions: | 152 |
Minimum Sprocket Size: | "40/40T, 50/34T, 60/28T, 80/22T, 100/19T" |
Drive Inertia: | 42.83 lbin² |
Shaft Inertia: | 12.19 lbin² |
Max Rpm: | 3000 |
Actuation/Return: | Air/Spring |
Port Size: | 0.125 NPT |
Hose Length: | 8.25 in. |
Maximum Operating Pressure: | 80 psi |
Minimum Engagement Pressure: | 20 psi |
Temperature Range: | 32 - 150 °F |
Air Chamber Volume: | 0.994 in³ |
Ratings: | "CE, And RoHS" |
Finish: | "Machined Aluminum Air Chamber, Black Oxide Pilot" |
Restrictions: | Consult Nexen For Use In Cyclic Applications Or Engagement At Differential Speeds |
Shipping Weight: | 20.0 LB |
