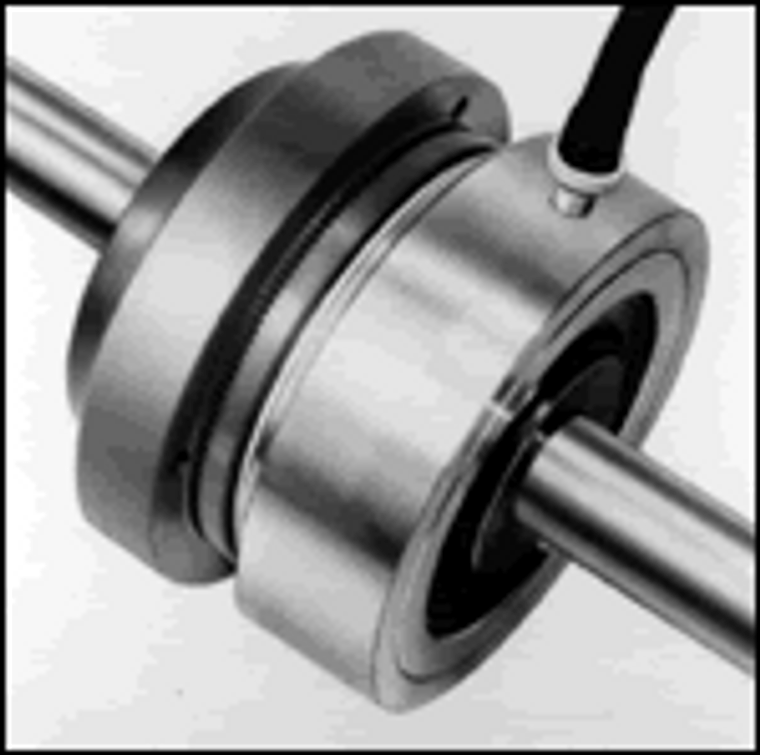

5HP Pilot Mt Tooth Clutch 5H70P-1 2.437 BORE,PILOT,NSB
View AllClose
Open Or Enclosed Design: | Open |
Drive Arrangement: | Pilot Mount |
Bore Size: | 2.437 in. |
Bore Style: | Straight |
Pilot Size: | 5.750 in. |
Pilot Or Drive Flange Bolt Circle Data: | "4, 0.500-13 Holes @ 90° On A 7.000 in. B.C." |
Maximum Static Clutch Torque: | 17430 inlbs |
Minimum Static Clutch Torque: | 4360 inlbs |
Backlash: | 0.22° |
Number Of Engagement Positions: | 214 |
Minimum Sprocket Size: | "60/38T, 80/29T, 100/24T, 120/21T, 140/19T" |
Drive Inertia: | 186.03 lbin² |
Shaft Inertia: | 52.85 lbin² |
Max Rpm: | 2000 |
Actuation/Return: | Air/Spring |
Port Size: | 0.250 NPT |
Hose Length: | 8.25 in. |
Maximum Operating Pressure: | 80 psi |
Minimum Engagement Pressure: | 20 psi |
Temperature Range: | 32 - 150 °F |
Air Chamber Volume: | 1.731 in³ |
Ratings: | "CE, And RoHS" |
Finish: | "Machined Aluminum Air Chamber, Black Oxide Pilot" |
Restrictions: | Consult Nexen For Use In Cyclic Applications Or Engagement At Differential Speeds |
Shipping Weight: | 47.0 LB |
